和通常的单向阀基本相同，只让油从一个方向通过，但是利用外部液控压力可以打开单向阀，使油液反向流动。

紧凑轻巧。

操作

1外部泄油使用方法如下。逆流时背压存在于出口侧A时，如下图所示，请务必使用外部泄油型。

2较液控压力随逆流时入口侧B的压力变化而变化。为此，请用较液控压力特性求得的比所需液控压力高20%以上的高压动作。

3需要底板时请按下表。

型号 管径 建议流量 ℓ/min 重量 kg 适用阀

MCP-03-20 3/8 40 1.1 CP-G03-＊-20

MCP-06-21 3/4 110 1.7 CP-G06-＊-20

MCP-10-20 11/4 320 3.6 CP-G10-＊-20

4附件安装螺栓如下所示

型　　号 螺栓尺寸 个数 锁紧力矩N･m｛kgf･cm｝

CP-G03-＊-＊-20 M8×45ℓ 4 20～25｛205～255｝ -

G06- M10×55ℓ 4 45～55｛460～560｝ -

G10- M10×65ℓ 6 45～55｛460～56

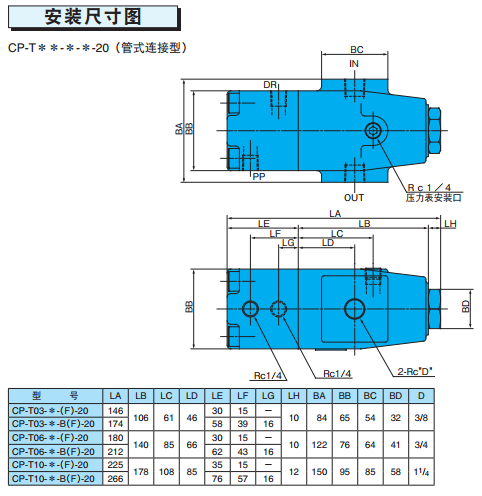

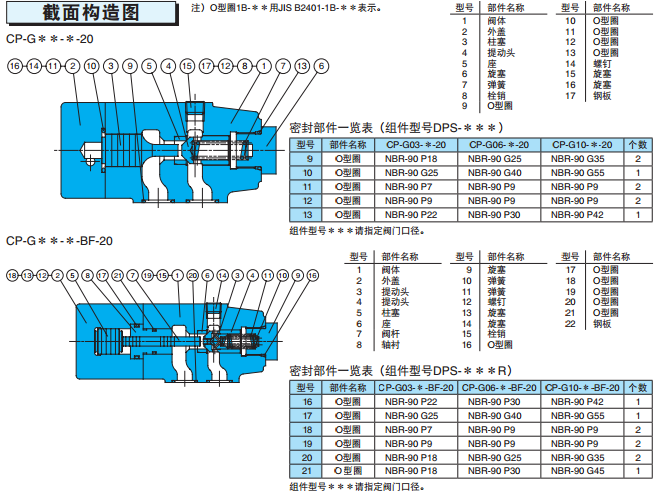

型号 部件名称 CP-G03-＊-BF-20 CP-G06-＊-BF-20 CP-G10-＊-BF-20 个数 16 O型圈 NBR-90 P22 NBR-90 P30 NBR-90 P42 1 17 O型圈 NBR-90 G25 NBR-90 G40 NBR-90 G55 1 18 O型圈 NBR-90 P7 NBR-90 P9 NBR-90 P9 2 19 O型圈 NBR-90 P9 NBR-90 P9 NBR-90 P9 2 20 O型圈 NBR-90 P18 NBR-90 G25 NBR-90 G35 2 21 O 型圈 NBR-90 P18 NBR-90 P30 NBR-90 G45 1

型号 部件名称 CP-G03-＊-20 CP-G06-＊-20 CP-G10-＊-20 个数 9 O型圈 NBR-90 P18 NBR-90 G25 NBR-90 G35 2 10 O型圈 NBR-90 G25 NBR-90 G40 NBR-90 G55 1 11 O型圈 NBR-90 P7 NBR-90 P9 NBR-90 P9 2 12 O型圈 NBR-90 P9 NBR-90 P9 NBR-90 P9 2 13 O型圈 NBR-90 P22 NBR-90 P30 NBR-90 P42 1
