SMC速度控制阀AS系列作用

SMC 速度控制阀AS系列是由单向阀和节流阀并联而成的流量控制阀，常用于控制气缸的运动速度，故称为速度控制阀。

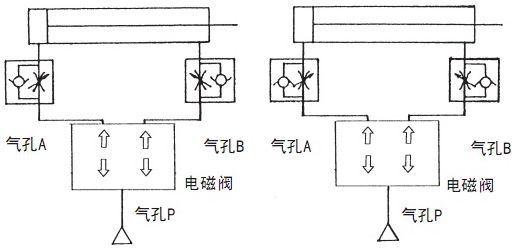

下图为速度控制阀在回路中的两种连接方式，左边的回路为排气节流方式，换向阀通电后，气缸进气侧的单向阀开启，向气缸无杆腔快速充气，有杆腔的气体只能经排气侧的节流阀排气。调节节流阀的开度，便可改变气缸的运动速度。这种控制方式，活塞运行稳定，是常用的回路。而右侧的回路则为进气节流方式，进气侧单向阀关闭，排气侧单向阀开启。进气流量小，进气腔压力上升缓慢，排气迅速，排气腔压力很。主要靠压缩空气的膨胀使活塞前进，故这种节流方式很难控制气缸的速度达到稳定。一般只用于单作用气缸、夹紧缸和摩擦力气缸的速度控制。

SMC AS系列速度控制阀系列和分类

SMC 速度控制阀的种类繁多。按安装方式，有直接安装型（接头体靠螺纹连接在气缸通口上，另一端为快换接头或配管）和面板安装型（将调速阀固定在面板上，气路连接为快换接头）。按气体流动方向，有直通式（进出口在一条线上）、弯头式（进出口方向成90°）和万向型（出口方向可绕进口方向转动）。按阀体材质分，有金属阀体和树脂阀体。按功能分，有标准型，带残压释放阀的形式（AS□FE系列）不锈钢阀体形式（AS□FG系列，可用于耐腐蚀的环境中）、俗控制用的形式（AS□FM系列、10~50mm/s)/洁净环境用的形式（AS□FPG、AS□FPQ系列，用于洁净室）、用选举调节的形式（AS□1F-□D系列）、用专用工具调节的形式（AS□1F-□T系列）。此外还有双向型速度控制阀ASD系列。带先导式单向阀的速度控制阀ASP系列。

SMC AS系列速度控制阀的使用注意

1）安装时，应事先将配管吹净，应确认阀的流动反向没有装反。

2）接头螺纹用手拧上后，用工具再旋2~3圈，安装力矩要适当。

3）管接头螺纹上，一般都已涂好密封剂，通常可使用2~3次。管螺纹如拧得过紧，密封剂会被挤出，应。

4）顺时针旋转调节手轮，节流阀是逐渐关闭的。使用时，应从全闭状态逐渐打开，将气缸调至要求的速度。

5）速度控制阀的调节圈数不得过给定值，以免损坏针阀。

6）万向式速度控制阀，不宜用于经常回转的情况

7）速度控制阀可能存在微漏，难于对气缸进行俗控制。同时，不得把速度控制阀当做截止阀使用。

8）应尽量靠近气缸安装，以提高控制性能，否则，响应时间过长，气缸速度有可能难于控制。当气缸至速度控制阀之间的配管容积大于气缸容积时，就很难控制气缸速度。也说明气缸缸径越小，速度控制越难。

SMC AS系列调速阀型号列表

AS1201F-M3-02 AS2201F-02-04 AS2301F-01-04ST AS3201FG-02-10S AS4211F-04-13SK

AS1201F-M3-03 AS2201F-02-04S AS2301F-01-06 AS3201FG-02-12S AS4211FE-04-12SK

AS1201F-M3-04 AS2201F-02-04-S AS2301F-01-06S AS3201FG-03-06 AS4211FG-04-10

AS1201F-M3-04K AS2201F-02-04S-X36 AS2301F-01-06SD AS3201FG-03-06S AS4211FG-04-10S

AS1201F-M3-23 AS2201F-02-06 AS2301F-01-06SK AS3201FG-03-08 AS4211FG-04-12

AS1201F-M3-23-X214 AS2201F-02-06N AS2301F-01-06SK-X264 AS3201FG-03-08S AS4211FG-04-12S

AS1201F-M5-01 AS2201F-02-06S AS2301F-01-06SN AS3201FG-03-10 AS4211FPG-04-10

AS1201F-M5-02K AS2201F-02-06-S AS2301F-01-06ST AS3201FG-03-10S AS4211FPQ-04-10

AS1201F-M5-03 AS2201F-02-06SD AS2301F-01-06S-X214 AS3201FG-03-12 AS4211FPQ-04-12

AS1201F-M5-04 AS2201F-02-06SK AS2301F-01-06S-X242 AS3201FG-03-12S AS4211F-U04-10
