参考PARKER模块阀, D1VW104KNTW70

参考PARKER模块阀, D1VW104KNTW70

用于取代目前过程控制压力测量系统中传统的多路阀安装形式

重要参数：

孔尺寸（毫米） 20mm, 15mm, 10mm, 25mm, N/A

材料 316 不锈钢, 碳钢, 双相钢

阀外形类型 法兰 x 螺栓

配置 球型-针型-球型

法兰尺寸（英寸） 1/2", 3/4", 1", 1 1/2", 2"

法兰端面 凸面螺旋, 环形连接

ANSI法兰类 150, 300, 600, 900, 1500, 2500

连接尺寸（英寸） 3/4" NPT F, 1/2" NPT F, 1" NPT F, N/A

底座材料 PEEK, PTFE, PHLEX

把手 不锈钢杠杆

证书 N/A, NACE, 防火安全

较大工作压力（PSI) 275, 720, 1440, 2160, 3600, 6000, 285, 740, 1480, 2220, 3705, 6170, 290, 750, 1500, 2250, 3750, 6250

较大工作压力（BAR) 19, 50, 99, 149, 248, 414, 20, 51, 102, 153, 256, 426, 52, 103, 155, 259, 431

较高工作油温（C) 232, 204

较高工作油温（F) 450, 400

较工作油温（C) -29

小工作温度（F) -20

工业应用 仪器仪表隔断，原位校准，过程隔断, 化学品注射,过程取样

工业标准 API 6A, API 607, PRL 2, PSL 2, PSL 3, PSL 4, TAMAP, MESC SPE 77/312

产品概览：

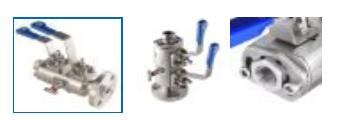

派克 ProBloc 系列模块阀用于取代目前过程控制压力测量系统中传统的多阀安装形式。为实现双切断双排放功能，传统方法需要：独立的三只隔断球阀，连接三只阀门的三通接头，一只连接过程管线的法兰焊接件。若用贯穿螺栓将三只阀固定，即称为模块阀.

模块阀无需额外零件，较之原始方式体积小，重量轻，由于三只阀更紧密的连接，模块阀更易操作。将三只阀集成于同一阀块，实现双切断双排放功能，减少了潜在的泄漏通路，减轻了重量这一海上设施的重要指标，缩小尺寸节省空间对海上设施非常重要，对于陆上设施同样重要。

通过将客户球阀和针阀集成于一只阀块，派克 ProBloc 模块阀大大减少了潜在泄漏通路，减轻系统重量，减少负载和振动应力,进一步提高安全性和性。

派克 ProBloc 阀门结构多样： 双切断, 单切断单泄放，切断-泄放-切断.标准法兰尺寸：1/2", 3/4", 1”, 1-1/2”, 2”和3”。法兰等级：ANSI 150-2500。工作压力及操作温度根据客户选定的阀门不同。

球阀通径有10, 15, 20 和 25 mm可选.标准出口为匹配阀门通径的 NPT 内螺纹，尺寸多样, 公制 6-25 mm, 英制 1/4"- 1”，并有其他连接方式可选：NPT 外螺纹和 CPI© 单卡套和 A-LOK™ 双卡套连接.

• 海上石油和天然气

• 陆上石油和天然气

• 石化

• 化工

• 缩短泄漏路径

• 重量轻，体积小

• 无焊点

• 无需额外零件

• 易操作

• 原位校准

• 结构简单

• 一片式锻造结构

• 符合 API 及 DIN 标准

• 节约安装成本

• 耐腐蚀合金材料可选

• 仪器隔断

• 过程隔断
