技术参数：

介质

压缩空气，真空或惰性气体

压力范围

真空到 150PSI

流量范围

1/4”–1/8”:0.18Cv

润滑

不需要，如果需要请选用中性油

过滤要求

40µ

泄漏量

50cm³/min

操作类型：  ③④⑤

③④⑤

011 垂直下压凸轮开关—平行于1和2口

023 带锁定上拉式手柄开关—垂直于1和2口

031 圆形按钮

012 垂直下压凸轮开关—垂直于1和2口

024 无锁定上拉式手柄开关—垂直于1和2口

032 圆形按钮，有面板固定螺丝

013 平行移动凸轮开关—垂直于1和2口

025 带锁定下按式手柄开关—平行于1和2口

033 圆形按钮，有保护圈

014 平行移动凸轮开关—平行于1和2口

026 无锁定下按式手柄开关—平行于1和2口

036 蘑菇形按钮

021 带锁定下按式手柄开关—垂直于1和2口

027 带锁定上拉式手柄开关—平行于1和2口

037 蘑菇形按钮，有面板固定螺丝

022 无锁定下按式手柄开关—垂直于1和2口

028 无锁定上拉式手柄开关—平行于1和2口

038 蘑菇形按钮，有保护圈

功能

接囗尺寸

流量（较大）

安装方式

3/2---- 2/2

1/4”–1/8”

0.18  Cv

管接/串接/板接

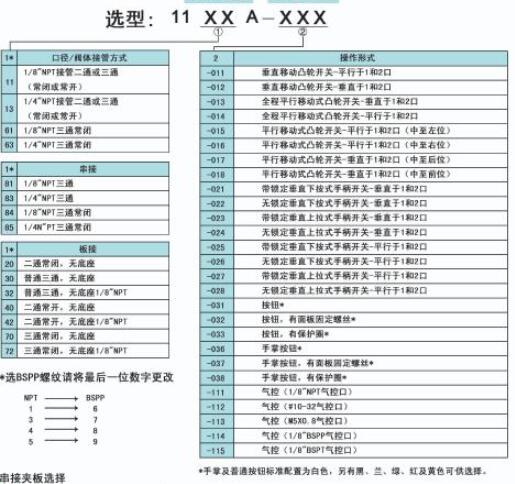

阀体选择：11 ① ②A-

① ② 管接            ① ②串接               ① ②板接

11 1/8”NPT,通用管接  81 1/8”NPT，三通     20 二通常闭，无底座

13 1/4”NPT，通用管接 83 1/4”NPT，三通     30 通用三通，无底座

61 1/8”NPT，三通常闭 84 1/8”NPT，三通常闭 32 通用三通，有底座1/8”NPT

63 1/4”NPT，三通常闭 85 1/4”NPT，三通常闭 40 二通常开，无底座

                                            42 二通常开，有底座1/8”NPT

                                            70 三通常闭，无底座

                                            72三通常闭，有底座1/8”NPT
