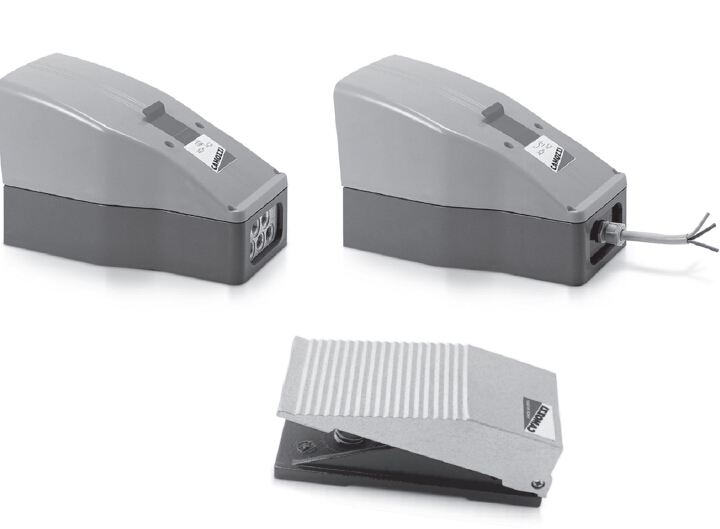

3 系列脚踏开关有气、电二种形式。

脚踏气开关中有一个二位五通机控阀，

开关前端有 G1/4 接口可以安装管接头和

消声器。如果将阀的其中一个出口用管

接头堵住，该阀即可作为二位三通阀来

使用。同时脚踏气开关可以任意选择单

稳式或者双稳式，只需在脚踏开关上部

打开红色保护片，拨动选择旋钮即可，

3 系列脚踏电开关中有一个单触点微

型转换开关，并在前端有导线输出（PG9

）。

2 系列脚踏开关为脚踏气开关，二位

三通，常闭（NC）机能。

综合参数

气开关结构形式 滑阀型

阀位机能 二位三通（NC），二位五通

材料 - 3 系列：铝阀体，不锈钢阀芯，丁腈橡胶密封件，塑料外壳

- 2 系列：铝阀体，黄铜提动阀芯，丁腈橡胶密封件

接口 - 3 系列：G1/4

- 2 系列：M5 或 ø4 快插接头

环境温度 0 ÷ 50°C（干燥空气 -10°C）

介质温度 0 ÷ 50°C

电开关结构形式 单触电微型转换开关

信号输入 通过导线输入（PG9）

防护等级 IP20

介质 经过滤的压缩空气，无需油雾润滑。

如果使用油雾润滑，应不间断地使用油雾润滑（TJ使用 ISO VG32 润滑油）
