选型依据SMC先导式3通电磁阀

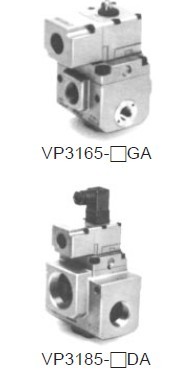

选型依据日本SMC先导式3通电磁阀

特征：

・采用快插式接头，可快速配线。

・可对应先导排气(用于统一排気)

・先导型号：VV3Z2，VV3Z4

先导式电磁阀：

原理：通电时，电磁力把先导孔打开，上腔室压力迅速下降，在关 闭件周围形成上下高的压差，流体压力推动关闭件向上移动，阀门打开；断电时，弹簧力把先导孔关闭，入口压力通过旁通孔迅速腔室在关阀件周围形成下上高的压差，流体压力推动关闭件向下移动，关闭阀门。

特点：流体压力范围上限较高，可任意安装（需定制）但必须满足流体压差条件。

工作原理：

电磁阀里有密闭的腔，在不同位置开有通孔，每个孔连接不同的油管，腔中间是活塞，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来开启或关闭不同的排油孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油缸的活塞，活塞又带动活塞杆，活塞杆带动机械装置。这样通过控制电磁铁的电流通断就控制了机械运动

选型依据：

根据管道参数选择电磁阀的：

通径规格（即DN）、接口方式

按照现场管道内径尺寸或流量要求来确定通径（DN）尺寸；

接口方式，一般>DN50要选择法兰接口，≤DN50则可根据用户需要自由选择。

根据流体参数选择电磁阀的：

材质、温度组

腐蚀性流体：宜选用耐腐蚀电磁阀和全不锈钢；食用净流体：宜选用食品级不锈钢材质电磁阀；

高温流体：要选择采用耐高温的电工材料和密封材料制造的电磁阀，而且要选择活塞式结构类型的；

流体状态：大至有气态，液态或混合状态，特别是口径大于DN25时一定要区分开来；

流体粘度：通常在50cSt以下可任意选择，若过此值，则要选用高粘度电磁阀。

选型依据日本SMC先导式3通电磁阀
