SMC齿轮齿条型气缸MSQXB10A-M9B规格数据

SMC齿轮齿条型气缸MSQXB10A-M9B规格数据

产品简介：

日本SMC MSQX 系列 速摆台 齿轮齿条型

型号：MSQXB10A-M9B

●可速传送工件(5s/90°)

●带磁性开关(CDRQ2X系列：CDRQ2X)

尺寸 10 尺寸 10

通口的种类 - Rc1/8;M5

规格 - 标准品

磁性开关型号 M9B 无触点磁性开关, 直接出线式, 带指示灯, 2线式, 横引出, 导线长0.5m, 适用电压：DC24V(DC10~28V)

磁性开关个数 - 2个 或 无

订制规格 - 标准

其他特性：

气缸通口尺寸 M5X0.8

精度 基本型

形式 气压式

允许动能 0.007 J

缸筒材质 铝合金

齿轮材质 碳钢

端盖材质 铝合金

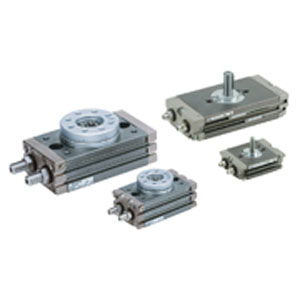

产品图片：

输出力 0.89 N

动作上稳定的摆动时间调整范围 1～5 s/90°

内置磁环 内置磁环

安装件 基本型

使用流体 空气

缓冲形式 无缓冲

接管口位置 侧面通口

可选项 带调整螺钉

使用压力 0.1 MPa

高使用压力 1 MPa

角度调整范围 0～190 °

大摆动角度 190 °

环境温度 0～60℃

给油 不给油式
