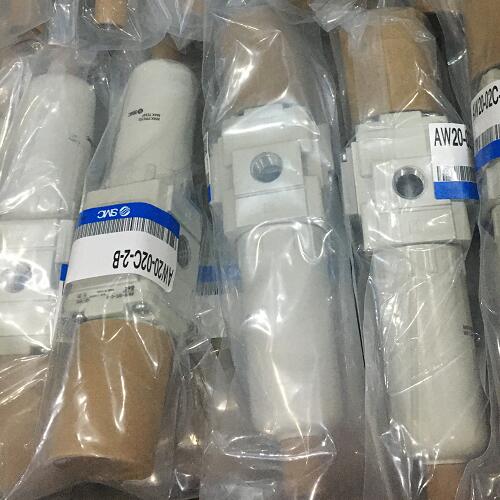

SMC特点AW20-02BCG-D过滤减压阀

SMC特点AW20-02BCG-D过滤减压阀

复位弹簧力推动阀杆上移，阀芯关闭，保持出口气压力一定。当输出流量很大时，高速流使反馈管处静压下降，即膜片下腔压力下降，阀门开度加大，仍能保持膜片上的力平衡。

调压完成后，将手轮压回，手轮被锁住，以保持设定压力一定。故称为锁定型手轮。

将过滤器和减压阀一体化，可省空间、省配管

●易于操作的手柄形状

  解锁时易于触摸

顺时针旋转手轮，调压弹簧9被压缩，上膜片组件7推动先导阀芯5开启，输入气体通过恒节流孔4流入上膜片下腔，此气压力与调压弹簧力相平衡。上膜片下腔与下膜片上腔相通，气压推下膜片组件，通过阀杆将主阀芯打开，则有出口压力。同时，此出口压力通过反馈孔进入下膜片下腔，与上腔压力相平衡，以维持出口压力不变。

●提高可视性&耐环境性

  用2层透明杯体保护罩包覆外壳

  提高可视性：360°

●确保互换性

  确保AR(K)-B和面板安装互换

  托架、安装螺母为新旧通用

 溢流式减压阀常用于二次侧负载变动的场合，如进行频繁调整的场合、二次侧有容器（如气缸）的场合。在使用过程中，经常要从溢流孔排出少量气体。当介质为有害气体的气路中，为防止污染工作场所，应选用无溢流孔的减压阀，即非溢流式减压阀。非溢流式减压阀也常用于经常耗气的吹气系统和气马达。

在化学溶剂的雾气中工作的减压阀，其外部材料不要塑料，应该用金属。

如进口压力不变，输出流量变化，使出口压力发生波动（增高或降低）时，依靠溢流孔的溢流作用和膜片上力的平衡作用推动阀杆，仍能起稳压作用。当输出流量为零时，出口气压力通过反馈管进入膜片下腔，推动膜片上移，
