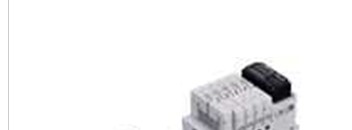

SLW-15A,CKD串行传输控制阀
保护效果，或不受到浪涌的影响(破损·误动作)。
另外，有时也会发生因为吸收其它元件的浪涌，导致
烧毁等破损事故的情况。请注意以下几点。”
浪涌吸收器的作用是将达到数百伏的电磁阀浪涌电压限制
到线圈工作能够承受的电压水平。若使用的输出回路
浪涌吸收不充分的话，有时会产生损坏或误动作。请事先
根据所使用的电磁阀的浪涌电压限制水平、输出设备的
耐压和回路构成，以及恢复延迟时间的长短，判断本产品
是否可以使用。必要时，可进一步采取别的浪涌吸收
对策。此外，4JA系列的带浪涌吸收器电磁阀OFF时所
(输出晶体管保护电路 同时设置例1)
可编程控制器侧 电磁阀侧
(输出晶体管保护电路 同时设置例2)
可编程控制器侧 电磁阀侧
当电磁阀与其它元件并联时，电磁阀关闭时发生的反向电压
浪涌会作用到那些元件上。即使在DC24V用带浪涌吸收器
电磁阀时，根据不同机种浪涌电压可达数十伏，这个反向
电压有时作用到其它并联的元件上造成破坏和误动作。
应避免与耐反向电压能力弱的元件(例如发光二极管指示灯)
并联。另外，多个电磁阀并联驱动时，在一个带浪涌吸收器
电磁阀所带的浪涌吸收器中，会流经其它电磁阀的浪涌
电流，由于电流过大，有时会烧坏浪涌吸收器。多个电磁阀
并联驱动时，浪涌电流集中在浪涌吸收较吸收限制电压的
浪涌吸收器中，有时同样会发生烧坏的情况。即使是相同
型号的电磁阀，因为浪涌吸收器限制电压并不能完全
一致，所以在极端情况下也有可能烧坏。请避免多个
电磁阀并联驱动。“电磁阀内置的浪涌吸收器如果被来自
此电磁阀以外的过电压、过电流破坏，大多数情况下会
变成短路状态。”
电磁阀内置的浪涌吸收器，若由于外来的过电压或过电流
引起损坏后，
