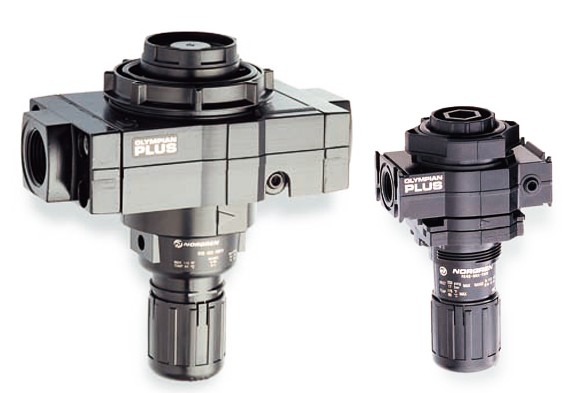

诺冠自动型空气处理设备：R64G, R68G 调压阀

R64G-3GK-RMN

G1/4 ~ G1¼

Olympian 插入式系统

膜片和平衡阀

设计良好调节特性

平缓调节旋钮具有

快速锁定功能

标准选项包括非溢流型、

手动排放和其他压力范围

气口 流量 压力范围 kg 型号

尺寸 (dm3/s) # (bar) 自动

G1/4 35 0,3 ... 10 1,54 R64G-2GK-RMN

G3/8 80 0,3 ... 10 1,52 R64G-3GK-RMN

G1/2 120 0,3 ... 10 1,49 R64G-4GK-RMN

G3/4 120 0,3 ... 10 1,85 R64G-6GK-RMN

G3/4 150 0,4 ... 8 1,95 R68G-6GK-RLN

G1 180 0,4 ... 8 1,89 R68G-8GK-RLN

G1Ê 180 0,4 ... 8 1,93 R68G-AGK-RLN

G1Ë 180 0,4 ... 8 1,97 R68G-BGK-RLN

维修件

4381-200

4381-200

4381-200

4381-200

4381-300

4381-300

4381-300

4381-300

注意：

表列型号包括非直流， ISO G螺纹，旋钮调节，可泄气滤芯， 0,3 ~10把人入口压力 (0,3 ~ 8 bar R68G)* 无标准规格.

# 入口压力10 bar, 设定压力6,3 bar ，压降1 bar.时的典型流量

*压力可调至大于或小于表列值，但请布要表列压力范围之外使用

订购不带框架的过滤器/调压阀，将产品代号五六位改为‘N’，例如: R64G-NNK-RMN.

订购不带框架的过滤器/调压阀，将产品代号五六位改为‘N’，例如: R68G-NNK-RLN.

介质:

仅压缩空气

较大工作压力:

0 ~ 17 bar (R64G)

0 ~ 20 bar (R68G)

压力表接口:

Rc1/8”

环境温度:

-20°C ~ +80°C

在于 +2°C条件下使用时，请向本公司技术服务部咨询

材料

R64 系列:

壳体和框架：锌合金

护罩：铝

弹性材料：合成橡胶

R68G 系列:

壳体、护罩和框架：铝

调节旋钮：乙醛树脂

可选T型杆调节螺丝：钢

弹性材料：橡胶合成

型号选择

R64G G1/4 – 74504-50 18-013-013 T64T-2GB-P1N 4348-89 4355-50

G3/8 – 74504-50 18-013-013 T64T-3GB-P1N 4348-89 4355-50

G1/2 – 74504-50 18-013-013 T64T-4GB-P1N 4348-89 4355-50

G3/4 – 74504-50 18-013-013 T64T-6GB-P1N 4348-89 4355-50

R68G G3/4 18-001-979 – 18-013-013 T68C-6GB-B2N – 4355-50

G1 18-001-979 – 18-013-013 T68C-8GB-B2N – 4355-50

G1¼ 18-001-978 – 18-013-013 T68C-AGB-B2N – 4355-50

G1½ – – 18-013-013 T68C-BGB-B2N – 4355-50

附件

系列号 气口尺寸 支架 支架 压力范围 3/2 截止阀 面板安装螺母 护罩

0 ... 10 bar*

*仅适用于ISO G 螺纹，0 ~10 bar
