康茂盛直动式比例阀安装及使用
» 两种规格可选：16 和 22 mm
» PWM 控制或电流控制
» 开环控制
» 可用于真空应用
» 规格 16mm 的阀体可选择
PVDF 材质
综合参数
阀位机能 二位二通，常闭 [NC]
结构形式 直动式，比例控制
接口 M5 - G1/8
迟滞 规格 16 mm < 7% 规格 22 mm < 5%
重复精度 规格 16 mm < 5% 规格 22 mm < 3%
工作温度 0 ÷ 60°C
介质 压缩空气或惰性气体，无需油雾润滑，洁净程度需符合 ISO 8573-1 3.4.3 等级
安装方式 任意
材料 黄铜（或 PVDF，仅限规格 16） 阀体，丁腈橡胶密封件
GP7 GPH U711 U712
公称电阻 193 ohm 48 ohm 85 ohm 22 ohm
额定电流 125 mA 250 mA 271 mA 0.542 mA
使用时，当比例阀的进气口和工作口之间的压差大于 30% 时，可达到较佳的性能。如进气口的压力为 10 bar 时，较佳的工作口输出压力为 0 – 7 bar。

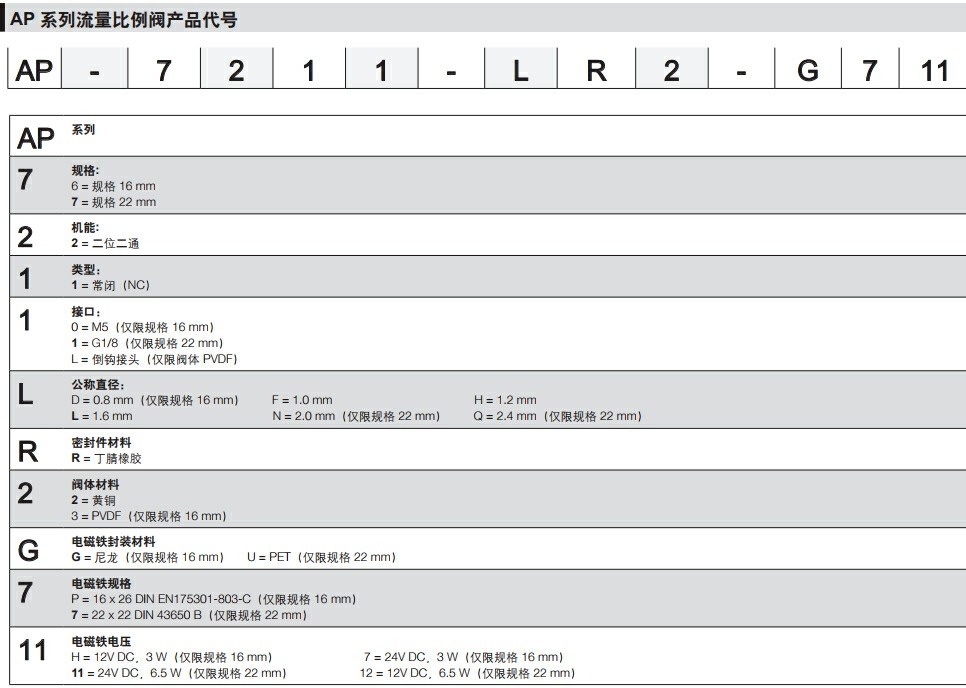

AP 系列直动式流量比例阀为二位二
通常闭机能，公称通径从 0.8 到 2.4 mm
共 6 种规格可选，特殊的设计结构优化
了阀体内的粘滑效应。比例阀可应用于
开环控制，如气体的混合、控制气体的
流量或吹气量、或真空应用。
康茂盛直动式比例阀安装及使用
