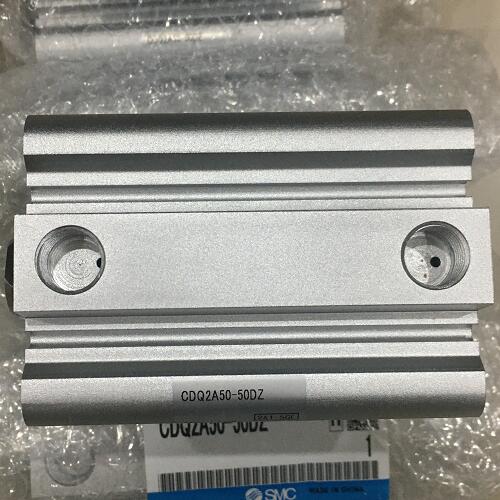

SMC气缸 紧凑型CDQ2A50-50DZ效果图

SMC气缸 紧凑型CDQ2A50-50DZ效果图

标准气缸的使用速度范围大多是50~500mm/s

停电和紧急停止后的复位，回路应设计成用手动让气缸返回至各自规定的位置后，再进行自动操作。让气缸返回至规定位置时，用减压阀将压力降下进行操作为好。长时间停止供气、不运转的机械要复位时，也要作同样的考虑。

气缸行程2 - 无气缸行程2

缸体可选项 - 标准(杆端内螺纹)

磁性开关安装槽 Z Φ12-Φ25 2面/Φ32-Φ100 4面

安装螺钉同包 - 无安装螺钉

杆端安装件 - 无

 活塞在整个运动过程中，其速度是变化的。速度的值称为速度，记为um。对非气缓冲气缸，速度通常在行程末端。对气缓冲气缸，速度通常在进入缓冲前的行程位置。

一般情况下，气缸的耐久性指标不低于3000km。实际气缸的耐久性与气缸的使用状态、活塞速度、润滑状况等许多因素有关。

磁性开关型号 - 无磁性开关

●质量：减少5%到13%(和以前的CQ2系列相比)

●安装螺丝同捆，设定了杆端安装件的型号(

节省空间气缸，薄形、装置紧凑型设计

●可在4面安装小型磁性开关 ( Φ12到Φ25的是两面)

●磁性开关不突出表面

●新追加双耳环型、小型脚座型

活塞杆上通常只能承受轴向负载。要避免在活塞杆上施加横向负载和偏心负载。有横向负载时，活塞杆上应加导向装置，或选用带导杆气缸等。

 停电和紧急停止时，为防止由于气缸动作引起人身及装置损伤时，可让气缸内的压力保持不变或全部排空的方式。

 常用的安装方式有：基本型、脚座型、杆侧法兰型、无杆侧法兰型、单耳环型、双耳环型、杆侧耳轴型、无杆侧耳轴型、中间耳轴型等。

在活塞杆的轴向施加负载率为50%的负载，向气缸的两腔交替通入使用压力，调节速度控制阀，使活塞运动速度达到200mm/s，活塞沿全行程作往复运动，气缸仍保持合格的累计行程称为耐久性。即在耐久性行程范围内，气缸的使用压力、耐压性能、泄漏量仍符合要求。

SMC气缸 紧凑型CDQ2A50-50DZ效果图
