压力开关应具有较高的开关频率，即响应速度要快。.

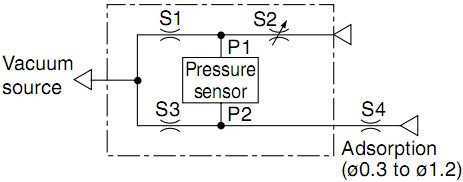

下图是小孔口吸着确认型真空压力开关的工作原理图：

图中S4代表吸着孔口的有效截面积，S2是可调针阀的有效截面积，

S1和S3是吸着确认型开关的内部孔径，S1=S3.工件未吸着时，S4值较大。

驱动压缩机的电动机效率通常在80%~96%。

 电动机轴将动力输出给压缩装置后，冷却不足、气动泄漏、机械摩擦将导致20%~40%的损失。

 一般的说，功率在10KW以下的压缩机的全效率在35%~50%，10~100KW的在40%~60%，100KW以上的在50%~70%范围内。.

管道输送环节管道输送环节的损失由两部分组成：管道压力损失和泄漏。

 很多泄漏量高达10%~40%。.驱动机器环节

 对外做功和用于节流速度刻制的能量消耗约占60%，剩下的40%主要是排气损失。.

调节针阀，即改变S2值大小，使压力传感器两端压力平衡，即p1=p2。

当工件被吸着时，S4=0，出现压差p1-p2，被压力传感器检测出。.

SMC真空压力开关的工作原理

压力开关是用于检测真空压力的开关。当真空压力未达到设定值时，开关处于断开状态。

当真空压力开关达到设定值时，开关处于接通状态，发出电信号，智慧真空吸附机构动作。

当真空系统存在泄漏、吸盘破损或气源压力变动等原因而影响到真空压力大小时，

装上真空压力开关便可真空系统安全的工作。.

压力开关的闭合压力和开启压力之差很小，必须选用像ZSP1系列这种迟滞小，

且精度高的确认型开关。吸附能力大的真空发生器反而不能用于检测小件，

应选用合适能力的真空发生器。另外，保持真空发生器或真空泵的压力稳定也很重要。

ZSE1系列的压力设定靠可调电容器旋钮，旋钮的回转角度有3圈式和200°式两种。输出有1个负载式和2个负载式。

设定压力必须调到确认吸着的较真空度以上，以避免吸着不稳定。

但真空度不易设定过高，以防高真空度达不到而开关不能接通的情况。

ZSM1系列真空压力开关不要靠近强磁场及动力线。设定压力调整螺钉的回转圈数不要过18圈，以免动作不良。

压力开关瞬时增加0.5MPa的压力，性能没有变化，但不要经常加0.2MPa以上的压力。.

真空压力开关按功能分，有通用型和小孔口吸着确认型；按电触点的形式分，有无触点式和有触点式。

一般使用的压力开关，主要用于确认压力，但真空压力开关确认设定压力的工作频率高，

对尺寸很小，很轻的电子元件、小零件之类，使用的吸着孔口在ф2以下时，
