产品特征：

SEC 型号的方向阀是电磁操作的方向座阀。该阀控制流体的启动、停止和方向，主要由壳体 (1)、线圈 (2) 以及强化的阀系统 (3) 组成。

手动应急操作允许在不给线圈通电的情况下切换阀门。

注意事项：

手动应急操作仅可在油箱压力高达约 50 bar 的情况下启动。请勿损坏用于手动应急操作的孔！（特殊的操作工具，需单独订购，物料号为 R900024943）。当占空比为 100 % 时，无法同时对两个线圈进行操作。同时操作两个线圈时，允许的较大占空比为 10 %。

线圈电流截断时会产生电压峰值，可通过使用合适的二极管予以降。

有关装配、调试和维护，请参阅样本 07300

在设置模式下，可以通过控制两个线圈到达 H 位置（仅使用带阀芯符号“E”的三位四通方向座阀）在间歇操作 S3 中，为防止线圈过热（根据 VDE 0580），当运行时间为 5 分钟时，占空比不得过 10 %，运行时间为 70 秒时，占空比不得过 50 %！

功率降的操作：

当进行切换并到达切换位置后（约 200 ms），电功率可降至 8 W（例如通过 PWM技术）。 ▪

在电气连接中，必须按照规定连接保护性接地导线（PE，接地）。

基本原理

在起始位置，控制阀芯 (5) 通过弹簧 (4) 被压入阀座。线圈 (2) 的力通过操作元件 (6) 和滚珠 (7) 施加到控制阀芯 (5) 上。可在壳体上安装多四个阀系统 (3)，可以以不同方式切换，具体取决于阀芯。

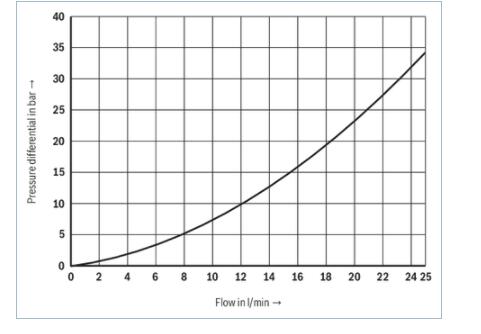

要确保不过的较大流量！如果适用，可使用阻尼螺塞来限制流量（请参阅功能说明）。

泵或油箱的阀会有预开口，具体取决于公差。因此，对于相同类型的阀门，在切换过程

电磁操作的直动式方向座阀

油口安装面符合 ISO 4401-03-02-0-05

被截止的接口无泄漏密封

在压力作用下长期闲置后仍能安全地开关

带可拆卸线圈的湿式插脚直流线圈（若为交流电源则必须装有整流器）

电磁线圈可旋转 90°

电气连接作为单个连接

通过双连接插头实现对中连接

带隐藏的手动应急控制，可选

根据 DIN EN ISO 13849，类别 1 进行分类

规格三通方向座

二位四通方向座阀

三位四通方向座阀

周围温度范围

NBR 密封件

-30 … +50

FKM 密封件

-20 … +50

振动试验符合 IEC 68-2-36

10 g RMS，20 - 2000 Hz，测试时间：每轴 60 分钟

1) pT < pP （通电）； pA /pB = 0（未通电）时，pT < 20

2) 在液压系统中必须遵循规定的组件清洁度等级。有效的过滤可防止发生故障，同时还可延长组件的使用寿命。有关过滤器的选择信息
